Otopark havalandırma sistemi

( DUMAN EGZOZ FANLARI )

Otopark duman egzoz aspiratörleri normal çalışmada otoparkı havalandıracak ve hava kirlilik

sensöründen kontrol alarak gerekli egzoz debisini sağlayacaktır. Yangın sırasında duman egzoz

fanı olarak tam debide çalışacaktır.

FAN MOTORU: IP55 koruma sınıfında, H sınıfı yalıtımlı, frekans konvertörlü ( RFI filtreli ) motorlu

olacaktır.

FAN TİPİ: Aksiyel

FAN SICAKLIK DAYANIMI: 300 oC, 2 saat ( kullanılacak tüm aksesuarlar için de geçerlidir )

EN 12101-3 e göre CE sertifikalı olacaktır.

FAN DEVİR SAYISI: 1500 d/d ( maksimum )

KAİDE: Fan ve tahrik sistemi çelik konstruksiyon bir kaide üzerine titreşim önleyiciler kullanılarak

monte edilmiş olacaktır.

FLEX-BAGLANTI: Fan-kanal bağlantıları ısıya dayanıklı flexible bağlantı elemanları kullanılarak

yapılacaktır.

*Satın alma öncesi metrajda verilen tüm fan basınçları mekanik yüklenici tarafından

shop-drawing projelere göre yeniden hesaplanacaktır.

*Satın alma öncesi otopark fan yerleşimi ve seçimleri mekanik yüklenici tarafından yaptırılacak

cfd analizi ile kontrol edilecekrtir.



Aspiratör : 105000 m3/h; Hextst : 250 Pa, Frekans konvertörlü ( RFI filtreli )

( Fan emiş ağzında kullanılacak fan çapına uygun belmouth koruma kafesi ve atış ağzında

kullanılacak koruma kafesi fan imalatçısı tarafından temin edilecektir ve fan fiyatına dahildir. )



Aspiratör : 105000 m3/h; Hextst : 250 Pa, Frekans konvertörlü ( RFI filtreli )

( Fan emiş ağzında kullanılacak fan çapına uygun belmouth koruma kafesi ve atış ağzında

kullanılacak koruma kafesi fan imalatçısı tarafından temin edilecektir ve fan fiyatına dahildir. )



Aspiratör : 172500 m3/h; Hextst : 400 Pa, Frekans konvertörlü ( RFI filtreli )

( Fan emiş ağzında kullanılacak fan çapına uygun belmouth koruma kafesi ve atış ağzında

kullanılacak koruma kafesi fan imalatçısı tarafından temin edilecektir ve fan fiyatına dahildir. )



Aspiratör : 125000 m3/h; Hextst : 400 Pa, Frekans konvertörlü ( RFI filtreli )

( Fan emiş ağzında kullanılacak fan çapına uygun belmouth koruma kafesi ve atış ağzında

kullanılacak koruma kafesi fan imalatçısı tarafından temin edilecektir ve fan fiyatına dahildir. )



Aspiratör : 133000 m3/h; Hextst : 250 Pa, Frekans konvertörlü ( RFI filtreli )

( Fan emiş ağzında kullanılacak fan çapına uygun belmouth koruma kafesi ve atış ağzında

kullanılacak koruma kafesi fan imalatçısı tarafından temin edilecektir ve fan fiyatına dahildir. )

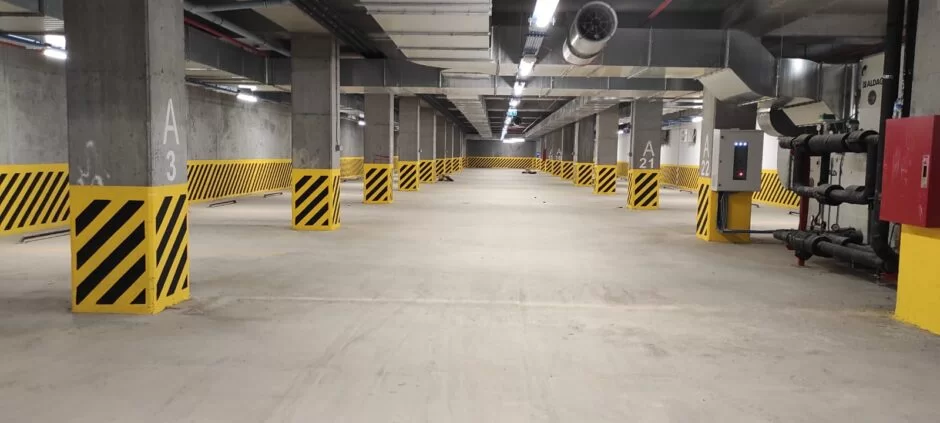

Otopark havalandırması ve duman tahliyesinde kullanılmak üzere, taze hava ve egzoz için ana

aksiyel fanlar ve ana kontrol panosunun kombine kullanıldığı otopark havalandırma sistemi

kurulacaktır. Bu sistemde normal çalışmaya göre havanın ve yangın esnasında dumanın tahliyesi

için duvara yerleştirilen yangına dayanıklı aksiyel fanlar ile ve taze hava beslemesi ise kanal

sistemi üzerinde belirli aralıklarla yerleştirilecek uygun sayıdaki menfezler ile sağlanacaktır.

Otopark içinden alınacak CO konsantrasyonu ve yangın sinyallerine göre, programlanabilir bir

ana kontrol panosundan, önceden belirlenmiş bir akış diyagramı doğrultusunda ana aksiyel fanlar

ile kombine kontrolü yapılacaktır. Kontrol panosu günlük havalandırma ve yangın durumu

havalandırması için sağlıklı ve güvenli bir ortam sağlayabilecek havalandırma miktarının otoparka

tahsisi için programlanacaktır.

Otopark havalandırma sistemi normal çalışmada en az 5 hava değişimi, yangın duman egzoz

modunda ise en az 10 hava değişimi miktarında havayı / dumanı egzoz edecek şekilde

boyutlandırılacaktır. Tedarikçi firma uygulama esnasında süpervizörlük hizmeti verecektir. Gerekli

tüm testler (duman testi vb.) ve CFD hesaplamaları yapılıp mal sahibine teslim edilecektir. Cihaz

yerlerinin değişmesi durumunda CFD hesaplamaları tekrar yapılıp kontrol edilecektir.

CFD çalışmasında otopark içerisinde oluşacak hava akış detayları, hava hızı profilleri, duman

dağılımı, sıcaklık dağılımı ve görüş mesafesi değerlerinin görülebileceği detaylı raporlar ve

simülasyon videosu bulunacaktır. Otopark havalandırma sistemi; tasarım, montaj, devreye alma ve

çalışır vaziyette teslim için anahtar teslim olarak teklif edilecektir. Tedarikçi firma, mühendislik

hizmetleri ve teknik destek ( sistemin mühendislik tasarımı, CO ve duman tahliye zonlarının

belirlenmesi, sistem kontrol şemalarının hazırlanması, elektrik bağlantı detayları, kablo kesitleri ve

tipleri/özelliklerin aktarılması, işletme/bakım talimatlarının temini, her otopark katında ve istenilen

zonda soğuk duman testi yapılması, montaj sırasında süpervizör tayini, sistemin testi, devreye

alınması ve personele gerekli eğitimlerin verilmesi ) vereceklerini taahhüt edecektir. Otopark günlük

havalandırma ve yangın anı çalışma senaryolarına uygun olarak programlanan PLC kontrol

ünitelerine sahip olacaktır.

Sistem, CO algılama ve yangın algılama sistemleri ile entegre olarak çalışacaktır. Bu amaçla

4–20 Ma çıkışlı bilgi verebilen veya dijital sinyal verebilen CO kontrol sisteminden gelecek

sinyallere ve yangın algılama panelinden gelecek dijital sinyallere uyumlu olacaktır.

Fanlarının frekans sürücüleri bu panoların içine yerleştirilecektir. Pano gövdeleri TS 3367, EN

60493-1'e uygun ve test edilmiş olacaktır. Ana aksiyel fanlar, yangın esnasında frekans sürücüler

devre dışı bırakılarak by-pass sistemi ile direk olarak çalıştırılacaktır. Her bir frekans değiştirici için

manyetik kesici şalter öngörülecektir.

Panolar üzerinde ya da merkezi bir kontrol odası içinde acil durum (yangın anı için) çalıştırma

anahtarı olacaktır. Bu anahtar ile panonun kontrol ettiği zonlardaki tüm şaft fanları max. devirde

çalıştırılabilecektir. Pano içerisinde yer alan tüm elektrik cihazları 1.sınıf olacaktır. Elektrik panosu,

projede veya kontrollüğün göstereceği yere monte edilerek cihaz-pano elektrik bağlantılarının

usulüne göre yapılacak ufak malzeme ve işçilik dahil işler halde mal sahibine teslim edilecektir.

Aksiyel fanların ( DEF-01…20 Duman Egzoz Aspiratörü ile THF-01…11 Taze Hava Fanları )

teknik özellikleri aşağıda verilmiştir.
